GSN

ファセットへアクセスする

GSNの全モデル、プレゼンテーションは、GSNファセットを表すモデル(以下、ファセットモデル)の下に存在します。

GSNファセットモデルは、ProjectAccessorからgetFacet(String symbolicName)を用いて取得します。

public IFacet getGSNFacet(ProjectAccessor projectAccessor) throws ProjectNotFoundException {
    return projectAccessor.getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
}

モデル / プレゼンテーションの参照

モデルの参照

ArgumentAsset間のRelationshipを取得する

astah*上で下図のようなGSN図があり、GoalからContextへのInContextOfを取得するとします。

gsn_incontextof_sample

この場合、astah*のプロジェクト内のモデルは下図のようになります。

gsn_incontextof_instance

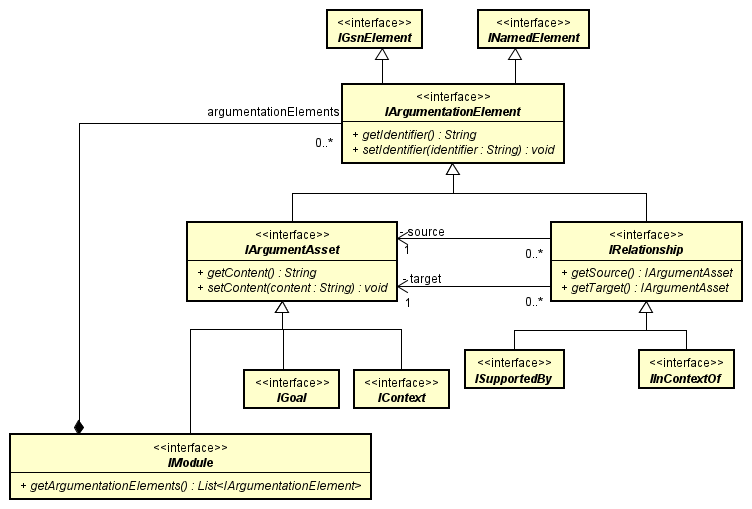

GoadやContext,InContextOfなどは、ArgumentAssetを継承しています。

gsn_incontextof_class

public IArgumentAsset getInContextOfTarget(IArgumentAsset argumentAsset) throws ClassNotFoundException {
    IFacet facet = AstahAPI.getAstahAPI().getProjectAccessor().getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
    IModule rootElement = facet.getRootElement(IModule.class);
    for (IArgumentationElement argumentationElement : rootElement.getArgumentationElements()) {
        if (argumentationElement instanceof IInContextOf
                && ((IInContextOf) argumentationElement).getSource() == argumentAsset) {
            return ((IInContextOf) argumentationElement).getTarget();
        }
    }
    return null;
}

IArgumentAssetのIDとContentを取得する

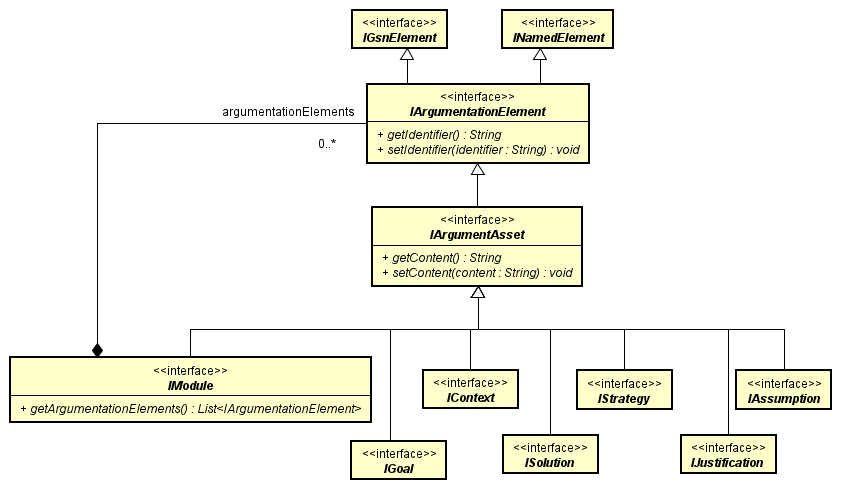

GoalやStrategyなどのモデル構造を示します。GoalやStrategyなどは、ArgumentAssetを継承しています。

下記を参考にしてモデルを取得して下さい。

gsn_argumentAsset_class

public String getIdentifier(IArgumentAsset argumentAsset){
    return argumentAsset.getIdentifier();
}

public String getContent(IArgumentAsset argumentAsset) {
    return argumentAsset.getContent();
}

図 / プレゼンテーションの参照

GSN図を取得する

public List<IGsnDiagram> getDiagrams() throws ClassNotFoundException {
    IFacet facet = AstahAPI.getAstahAPI().getProjectAccessor().getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
    IModule rootElement = facet.getRootElement(IModule.class);
    return getGSNDiagrams(rootElement, new ArrayList<IGsnDiagram>());
}

public List<IGsnDiagram> getGSNDiagrams(IModule module, List<IGsnDiagram> gsnDiagrams) {
    for (IDiagram diagram : module.getDiagrams()) {
        if (diagram instanceof IGsnDiagram) {
            gsnDiagrams.add((IGsnDiagram) diagram);
        }
    }

    for (IArgumentationElement argumentationElement : module.getArgumentationElements()) {
        if (argumentationElement instanceof IModule) {
            getGSNDiagrams((IModule) argumentationElement, gsnDiagrams);
        }
    }

    return gsnDiagrams;
}

図上で選択しているModuleにネストするSolutionのプレゼンテーションを取得する

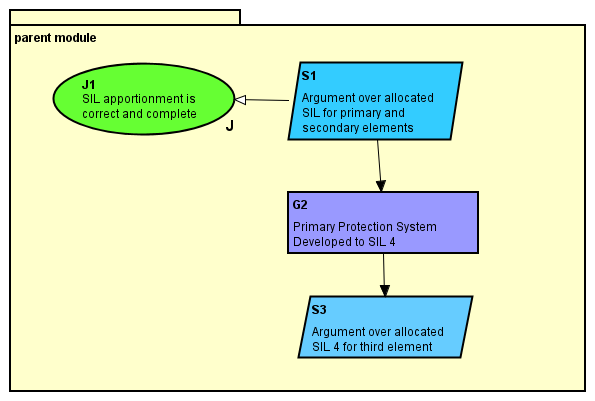

astah*上で下図のようなGSN図があり、ModuleからネストするStrategyのプレゼンテーションを取得するとします。

gsn_module_nest_presentation

INodePresentation.getChildrenからModuleにネストするStrategyを取得できます。

public INodePresentation[] getChildrenStrategiesPresentation(IGsnDiagram gsnDiagram) throws InvalidUsingException {
    for (IPresentation presentation : gsnDiagram.getPresentations()) {
        IElement model = presentation.getModel();
        if (presentation instanceof INodePresentation && model instanceof IModule
                && "parent module".equals(((IModule) model).getName())) {
            return Stream.of(((INodePresentation) presentation).getChildren())
                    .filter(child -> child.getModel() instanceof IStrategy)
                    .toArray(INodePresentation[]::new);
        }
    }
    return new INodePresentation[0];
}

モデル / プレゼンテーションの編集

編集を行う場合は必ずトランザクション処理が必要となります。

なお、下記条件を満たしていない場合は例外が発生します。

プロジェクトアクセサにプロジェクトを登録していること
編集APIが対応しているエディションであること
対象が編集可能であること

モデルの編集

モデルエディタ

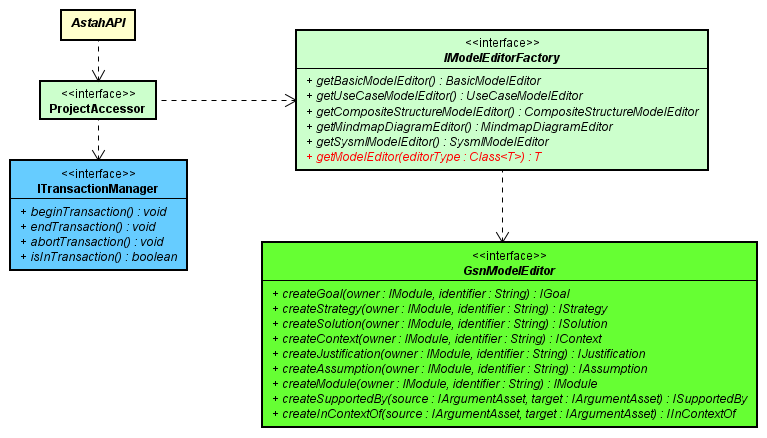

GSN関連モデルの編集はモデルエディタ(GsnModelEditor)を使用して行います。

例えば、SupportedByの作成はGsnModelEditorから作成できます。

モデルとプレゼンテーションが1:nで対応するモデルはモデルエディタから作成できます。

モデルエディタの取得

モデルエディタの種類	作成可能要素
GsnModelEditor	Goal、Strategy、Solution、Context、Justification、Assumption、Module、SupportedBy、InContextOf

Goalを作成する

// 要トランザクション処理
public IGoal createGoal(ProjectAccessor projectAccessor) throws InvalidEditingException {
    IModelEditorFactory modelEditorFactory = projectAccessor.getModelEditorFactory();
    GsnModelEditor modelEditor = modelEditorFactory.getModelEditor(GsnModelEditor.class);
    IFacet facet = projectAccessor.getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
    IModule module = facet.getRootElement(IModule.class);
    return modelEditor.createGoal(module, "Goal1");
}

SupportedByを作成する

// 要トランザクション処理
public ISupportedBy createSupportedBy(ProjectAccessor projectAccessor) throws InvalidEditingException {
    IModelEditorFactory modelEditorFactory = projectAccessor.getModelEditorFactory();
    GsnModelEditor modelEditor = modelEditorFactory.getModelEditor(GsnModelEditor.class);
    IFacet facet = projectAccessor.getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
    IModule module = facet.getRootElement(IModule.class);
    IArgumentAsset source = modelEditor.createGoal(module, "Source");
    IArgumentAsset target = modelEditor.createStrategy(module, "Target");
    return modelEditor.createSupportedBy(source, target);
}

図 / プレゼンテーションの編集

ダイアグラムエディタ

図、プレゼンテーションの作成や削除はGsnDiagramEditorを使用して行います。

GsnDiagramEditorを以下のように取得できます。

ProjectAccessor projectAccessor = AstahAPI.getAstahAPI().getProjectAccessor();
IDiagramEditorFactory diagramEditorFactory = projectAccessor.getDiagramEditorFactory();
GsnDiagramEditor diagramEditor = diagramEditorFactory.getDiagramEditor(GsnDiagramEditor.class);

GSN図を作成する

// 要トランザクション処理
public IGsnDiagram createGsnDiagram(ProjectAccessor projectAccessor) throws InvalidUsingException, InvalidEditingException {
    IDiagramEditorFactory diagramEditorFactory = projectAccessor.getDiagramEditorFactory();
    GsnDiagramEditor diagramEditor = diagramEditorFactory.getDiagramEditor(GsnDiagramEditor.class);
    IFacet facet = projectAccessor.getFacet(IGsnFacet.FACET_SYMBOLIC_NAME);
    IModule module = facet.getRootElement(IModule.class);
    return diagramEditor.createGsnDiagram(module, "test");
}

ModuleにネストするJustificationを作成する

// 要トランザクション処理
public INodePresentation createNestNodePresentation(GsnDiagramEditor editor, IModule module, IJustification justification, Point2D location) throws InvalidEditingException {
    INodePresentation parentNodePresentation = createNodePresentation(editor, module, location);
    return editor.createNodePresentation(justification, parentNodePresentation,  location);
}


// 要トランザクション処理
public INodePresentation createNodePresentation(GsnDiagramEditor editor, IModule module,
        Point2D location) throws InvalidEditingException {
    return editor.createNodePresentation(module, location);
}

図を削除する

// 要トランザクション処理
public void deleteGSNDiagram(IGsnDiagram gsnDiagram)
        throws InvalidUsingException, ClassNotFoundException, InvalidEditingException {
    ProjectAccessor projectAccessor = AstahAPI.getAstahAPI().getProjectAccessor();
    IDiagramEditorFactory diagramEditorFactory = projectAccessor.getDiagramEditorFactory();
    GsnDiagramEditor diagramEditor = diagramEditorFactory.getDiagramEditor(GsnDiagramEditor.class);
    diagramEditor.delete(gsnDiagram);
}

対応モデル / プレゼンテーション一覧

構造の詳細については、JavadocのGSN Overviewをご覧ください。

対応モデル一覧

モデル	型	参照	編集	作成メソッド
GSN図	IGsnDiagram	○	○	createGsnDiagram(IModule, String)
Goal	IGoal	○	○	createGoal(IModule, String)
Strategy	IStrategy	○	○	createStrategy(IModule, String)
Solution	ISolution	○	○	createSolution(IModule, String)
Context	IContext	○	○	createContext(IModule, String)
Justification	IJustification	○	○	createJustification(IModule, String)
Assumption	IAssumption	○	○	createAssumption(IModule, String)
Module	IModule	○	○	createModule(IModule, String)
SupportedBy	ISupportedBy	○	○	createSupportedBy(IArgumentAsset, IArgumentAsset)
InContextOf	IInContextOf	○	○	createInContextOf (IArgumentAsset, IArgumentAsset)

対応プレゼンテーション一覧

astah*のモデルに対応するプレゼンテーションの一覧です。
プレゼンテーションへの参照・編集の可否についてはastah* APIのAPIに対応する図要素一覧をご覧ください。

GSN / D-Case図

種別	モデル	プレゼンテーションの型	モデル:プレゼンテーション
Goal	IGoal	INodePresentation	1対n
Strategy	IStrategy	INodePresentation	1対n
Solution	ISolution	INodePresentation	1対n
Context	IContext	INodePresentation	1対n
Solution	ISolution	INodePresentation	1対n
Justification	IJustification	INodePresentation	1対n
Assumption	IAssumption	INodePresentation	1対n
Module	IModule	INodePresentation	1対n
SupportedBy	ISupportedBy	ILinkPresentation	1対n
InContextOf	IInContextOf	ILinkPresentation	1対n
